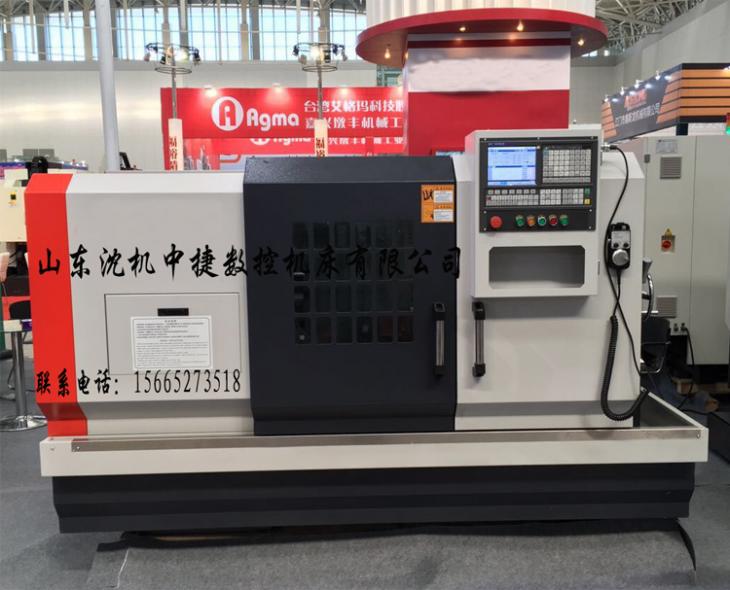

機床結構特點及功能要求
1.1本系列機床是山東普魯特機床有限公司主要出口的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
1.4數控系統采用廣數系統，采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
1.6 各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。
1.7采用國產知名品牌手動卡盤。
1.8 導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
二、標準配置表：
1、主軸變頻無級調速、帶尾座。
2、四工位電動刀架。
3、10寸手動卡盤。
4、雙開半防護/全防護、導軌貼塑。
5、主軸通孔82。
6、GSK-980TDCTE數控系統，主電機5.5/7.5kw
選擇配置
FANUC oi mate-Tc、KNC-100Yi、HVC21TD、西門子801、GT-66T數控系統
液壓卡盤、液壓尾座
三、主要技術參數：
| CK6150 | CK6160 |
床身上最大回轉直徑 | Ф500 | Ф600 |
拖板上最大回轉直徑 | Ф250 | Ф395 |
最大加工長度 | 850/1500 | 850/1500 |
Z/X行程 | X:300;Z:1000/1600 | X:300;Z:1000/1600 |
主軸通孔直徑 | Ф82 | Ф82/130(選配) |
主軸拉管內徑 | Ф65 | Ф65 |
主軸最高轉速 | 1800 | 1600/800 |
卡盤直徑 | Ф250 | Ф250/380 |
主電機功率 | 7.5 | 11 |
重復定位精度 | ±0.005 | ±0.005 |
進給電機扭矩X/Z | 5/7.5(1米)7.5/10(1米) | 5/7.5(1米)7.5/10(1米) |
X/Z軸快進速度 | 8000/10000 | 8000/10000 |
套筒尾座直徑 | Ф75 | Ф75 |
套筒尾座行程 | 200 | 200 |
套筒尾座錐度 | MT5 | MT5 |
刀架形式 | 4工位電動刀架 | 4工位電動刀架 |
刀具外形尺寸 | 25*25 | 25*25 |
導軌形式 | 平軌 | 平軌 |
總電源容量 | 13 | 13 |
外形尺寸 | 2950*1520*1750 | 3610*1520*1750 |
機床重量 | 2850 | 3150 |
